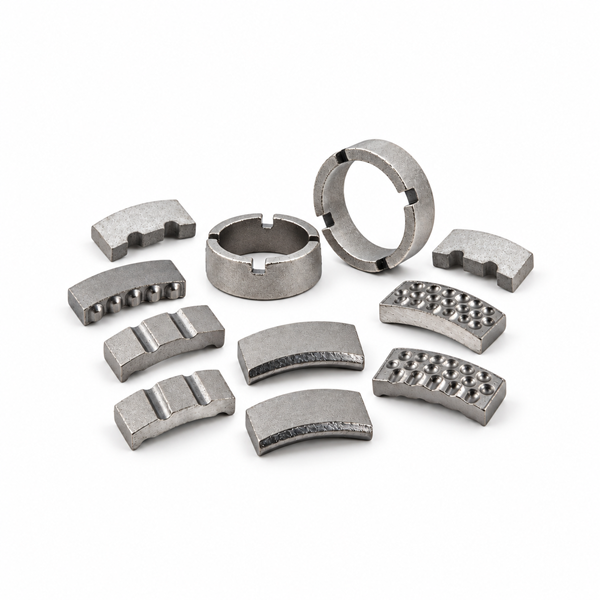

قطاعات القطع الماسية للقم الحفر اللُبّي

نظرة عامة على المنتج

تتوفر قطاعات القطع الماسية من CAHARD لتصنيع لقم حفر لُبّي جديدة، أو لاستبدال القطاعات المتآكلة على أجسام اللقم القابلة لإعادة الاستخدام. وتُورَّد هذه القطاعات منفصلة، وليست لقم حفر لُبّي كاملة.

يغطي جدول المواصفات أقطار لقم الحفر من Ø18 mm إلى Ø350 mm، موزعة على مجموعات بحسب المقاس. وتتوفر القطاعات بأشكال وأبعاد مختلفة لتناسب تصاميم لقم الحفر المتعددة. ويعتمد اختيار المواصفة المناسبة على قطر اللقمة، وتصميم جسمها الأسطواني، وأبعاد القطاعات الحالية، وطبيعة أعمال الحفر.

إذا كانت اللقم ستُستخدم في الخرسانة أو الخرسانة المسلحة، يُرجى توضيح المادة المراد حفرها، وحالة التسليح، وظروف العمل عند طلب توصية بالمواصفة المناسبة.

تطبيقات قطاعات القطع الماسية للقم الحفر اللُبّي

تصنيع لقم حفر لُبّي ماسية جديدة

تُستخدم في تصنيع لقم حفر لُبّي ماسية جديدة، مع اختيار مواصفات القطاعات بما يتناسب مع قطر اللقمة وتصميم جسمها.

استبدال قطاعات القطع المتآكلة

تُستخدم لاستبدال القطاعات الماسية المتآكلة على أجسام لقم الحفر التي يمكن إعادة استخدامها.

مطابقة قطاعات بديلة للقم الحفر الحالية

عند استبدال القطاعات، يجب أن يتناسب شكل القطاعات الجديدة وأبعادها مع اللقمة الحالية أو تصميم جسمها. وتساعد صورة واضحة أو رسم للقمة وقطاع القطع في تحديد الشكل ومطابقة المواصفات.

قطاعات للقم حفر الخرسانة والخرسانة المسلحة

تُستخدم مع لقم الحفر اللُبّي الماسية المخصصة لحفر الخرسانة والخرسانة المسلحة. ولتحديد المواصفة المناسبة، يُرجى توضيح المادة المراد حفرها، وحالة التسليح عند الاقتضاء، وظروف العمل.

مواصفات قطاعات القطع للقم الحفر اللُبّي

يعرض الجدول التالي بيانات المنتج الحالية لدى CAHARD. جميع أبعاد قطاعات القطع موضحة بالملليمتر.

قطر لقمة الحفر مواصفة قطاع القطع مسنّن (Gear) تيربو (Turbo) مسطّح (Flat) على شكل سقف (Roof Top) مدبّب (Point) خلايا النحل (Honeycomb)
Ø18–Ø46 18–44* عند الطلب عند الطلب عند الطلب عند الطلب عند الطلب عند الطلب
Ø51 51 23 × 4 × 10 23 × 4 × 10 22 × 4 × 10 24 × 4 × 10 24 × 4 × 10 24 × 4 × 10
Ø56 / Ø63 / Ø66 / Ø71 / Ø76 63 23 × 4 × 10 23 × 4 × 10 23 × 4 × 10 24 × 4 × 10 24 × 4 × 10 24 × 4 × 10
Ø83 / Ø89 / Ø96 83 23 × 4 × 10 23 × 4 × 10 23 × 4 × 10 24 × 4 × 10 24 × 4 × 10 24 × 4 × 10
Ø102 / Ø108 / Ø112 / Ø116 / Ø120 / Ø127 / Ø132 120 23 × 4.2 × 10 23 × 4.2 × 10 23 × 4.2 × 10 24 × 4.2 × 10 24 × 4.2 × 10 24 × 4.2 × 10
Ø140 / Ø152 / Ø159 / Ø162 / Ø168 / Ø180 / Ø188 / Ø200 / Ø220 / Ø230 / Ø245 / Ø254 / Ø270 / Ø300 / Ø325 / Ø350 160 23 × 4.5 × 10 23 × 4.5 × 10 23 × 4.5 × 10 24 × 4.5 × 10 24 × 4.5 × 10 24 × 4.5 × 10

ملاحظة بشأن أقطار Ø18–Ø46 mm: تتوفر الأبعاد التفصيلية للقطاعات الخاصة بلقم الحفر ذات الأقطار من Ø18 mm إلى Ø46 mm وفقًا لمتطلبات العميل. لتأكيد المواصفات، يُرجى تزويدنا بمقاس اللقمة، وشكل القطاع المطلوب، وطبيعة أعمال الحفر.

مزايا قطاعات القطع الماسية للقم الحفر اللُبّي

لتصنيع لقم جديدة واستبدال القطاعات المتآكلة

تخدم هذه المجموعة من القطاعات كلاً من تصنيع لقم حفر لُبّي ماسية جديدة واستبدال القطاعات المتآكلة على أجسام اللقم القابلة لإعادة الاستخدام.

مقاسات لقم حفر من Ø18 إلى Ø350 mm

يشمل الجدول أقطار لقم الحفر من Ø18 mm إلى Ø350 mm ضمن مجموعات المقاسات المدرجة. حدّد مقاس اللقمة في الجدول للاطلاع على بيانات القطاعات المقابلة له.

ستة أشكال لقطاعات القطع

تشمل الأشكال المتاحة: المسنّن (Gear)، والتيربو (Turbo)، والمسطّح (Flat)، وشكل السقف (Roof Top)، والمدبّب (Point-Type)، وشكل خلايا النحل (Honeycomb). ويعتمد اختيار الشكل على تصميم اللقمة، وأبعاد القطاع، وطبيعة أعمال الحفر.

أبعاد تختلف بحسب قطر اللقمة وشكل القطاع

تختلف أبعاد القطاعات بحسب مجموعة أقطار اللقم والشكل المختار للقطاع. راجع جدول المواصفات للتحقق من الأبعاد المطلوبة.

مواصفات قطاعات القطع حسب الطلب ومتطلبات OEM

إلى جانب المواصفات المدرجة، يمكن لـ CAHARD توريد قطاعات قطع ومناقشة مواصفاتها لتناسب تصاميم لقم الحفر المختلفة، وأعمال استبدال القطاعات المتآكلة، ومتطلبات OEM.

عند طلب قطاعات بمواصفات خاصة أو لتطبيقات OEM، يُرجى تزويدنا بقطر اللقمة أو جسمها، وسماكة جدار الجسم إن توفرت، وأبعاد القطاعات الحالية أو المطلوبة، والشكل المفضّل للقطاع. ويُرجى أيضًا تحديد المادة المراد حفرها، وحالة التسليح، وظروف العمل، والكمية المطلوبة، وأي مواصفات خاصة بـ OEM.

إذا كان الطلب لاستبدال قطاعات متآكلة، فإن صورة أو رسم للقمة الحالية وقطاع القطع يساعد في مطابقة المواصفات.

كيفية اختيار قطاع القطع المناسب للقمة الحفر اللُبّي

تحديد قطر لقمة الحفر

ابدأ بتحديد قطر اللقمة أو جسمها، ثم ابحث عن مجموعة المقاسات المقابلة في جدول المواصفات.

تحديد شكل القطاع المطلوب

حدّد الشكل المطلوب: المسنّن (Gear)، أو التيربو (Turbo)، أو المسطّح (Flat)، أو شكل السقف (Roof Top)، أو المدبّب (Point-Type)، أو شكل خلايا النحل (Honeycomb). وإذا كنت تستبدل قطاعات موجودة، فيمكن الاستعانة بصورة أو رسم لتحديد شكلها.

التحقق من أبعاد قطاعات القطع الحالية

إذا كانت القطاعات مطلوبة لإعادة تجهيز اللقمة أو لاستبدال قطاعاتها، أرسل أبعاد القطاعات الحالية إن أمكن، حتى نتمكن من مقارنتها بالمواصفات المدرجة.

تحديد تصميم جسم لقمة الحفر

تتطلب مطابقة مواصفة القطاع مراعاة قطر اللقمة وتصميم جسمها. وتفيد أيضًا معرفة سماكة جدار الجسم إن توفرت.

تحديد تطبيق الحفر

وضّح المادة المراد حفرها وظروف العمل. وإذا كان الحفر في الخرسانة المسلحة، يُرجى أيضًا توضيح حالة التسليح.

أخبرنا بمتطلبات قطاعات القطع للقم الحفر اللُبّي

لمساعدة CAHARD في تحديد المواصفة المناسبة، أرسل ما يتوفر لديك من المعلومات التالية:

  • قطر لقمة الحفر أو جسمها.
  • أبعاد القطاعات الحالية، إن توفرت.
  • شكل القطاع المطلوب.
  • سماكة جدار جسم اللقمة، إن توفرت.
  • ما إذا كانت القطاعات لتصنيع لقم جديدة أو لاستبدال القطاعات المتآكلة.
  • المادة المراد حفرها.
  • حالة التسليح، عند الاقتضاء.
  • ظروف العمل.
  • الكمية المطلوبة.
  • مواصفات OEM، عند الاقتضاء.

لأعمال إعادة تجهيز اللقم أو استبدال قطاعاتها، يمكنك أيضًا إرسال صورة واضحة أو رسم للقمة الحالية وقطاع القطع.

إذا لم تكن متأكدًا من المواصفة الدقيقة، أرسل مقاس اللقمة، وطبيعة أعمال الحفر، وصورة واضحة للقمة الحالية أو قطاع القطع. ويمكن لـ CAHARD مساعدتك في التحقق من المواصفة المناسبة قبل تقديم عرض السعر.

يمكن لـ CAHARD مساعدتك في اختيار شكل قطاعات القطع وأبعادها ومواصفاتها بما يتناسب مع تصنيع لقم حفر لُبّي ماسية جديدة، أو إعادة تجهيز اللقم الحالية، أو استبدال قطاعاتها.
